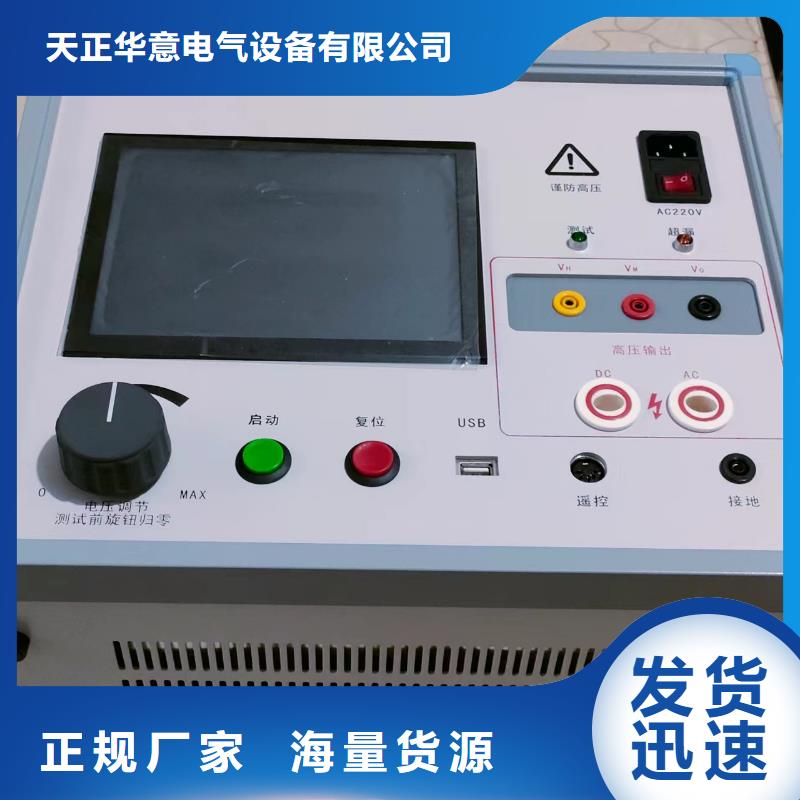

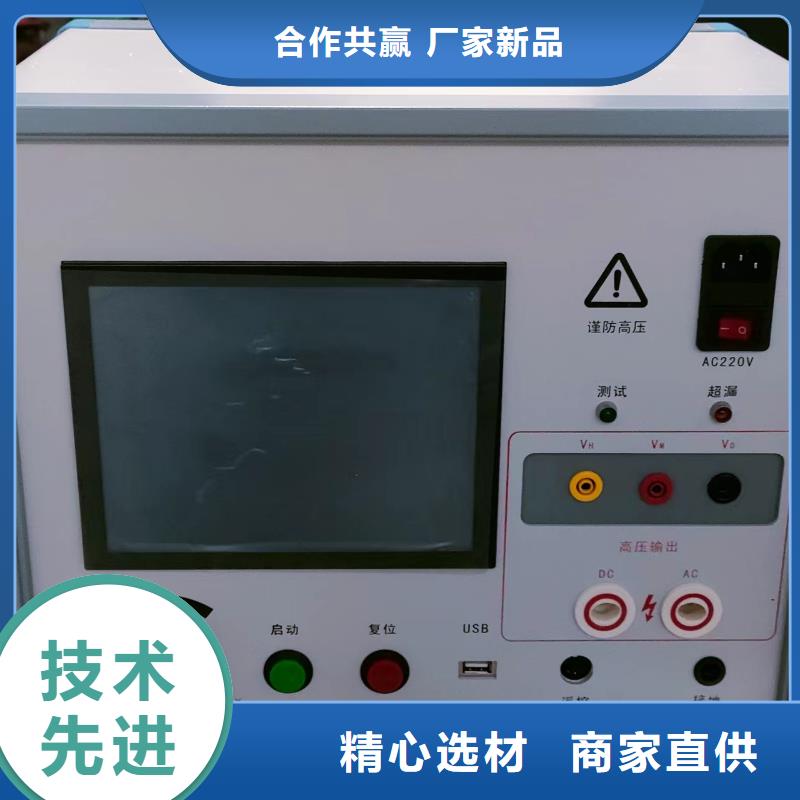

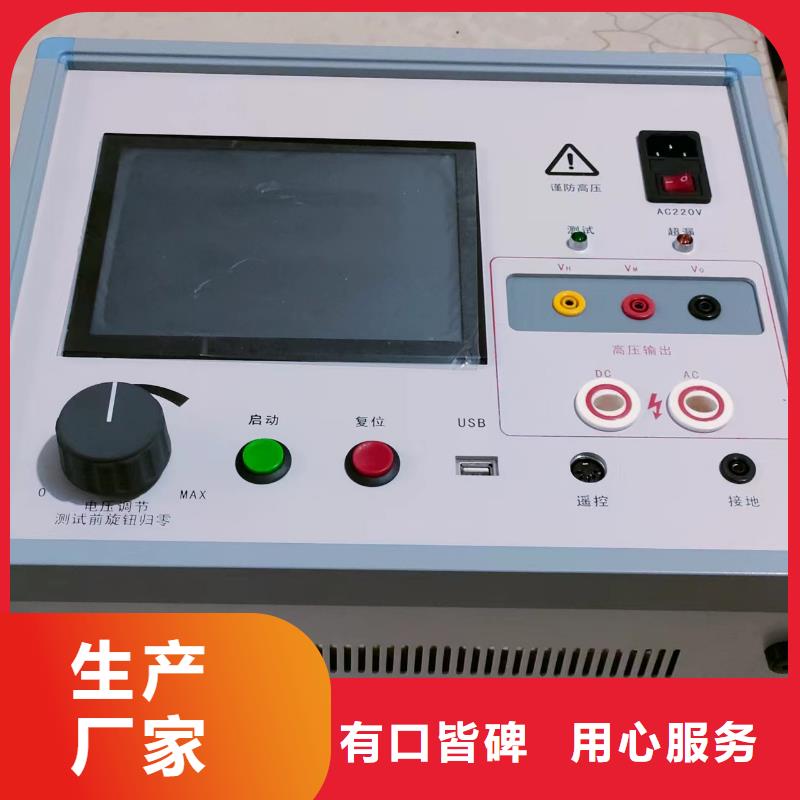

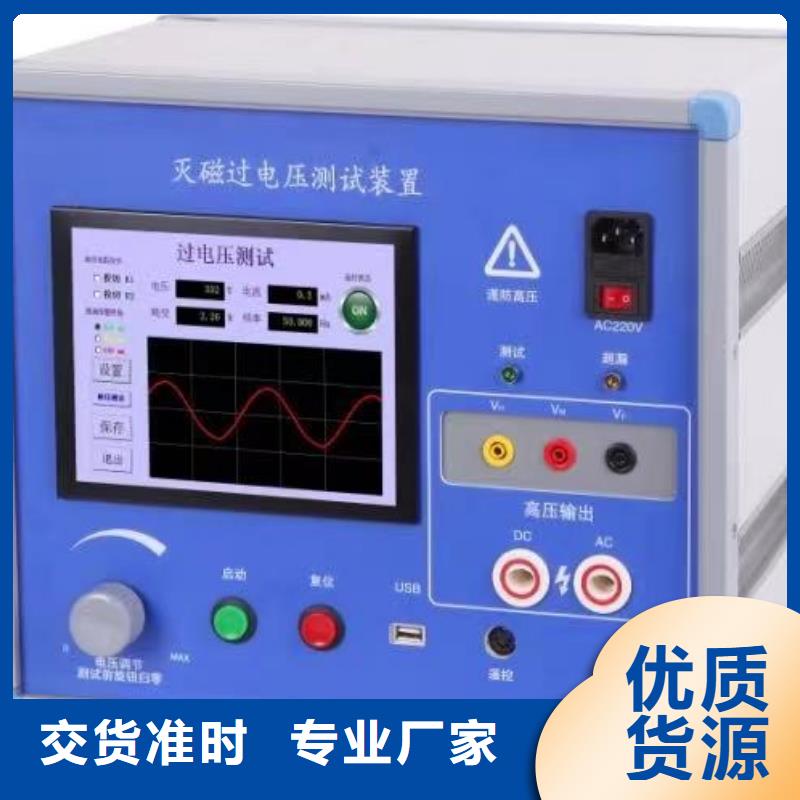

灭磁过电压测试仪过电压试验接线图3、通过触控方式在LCD屏上，选择“过电压”按钮，退出耐压试验程序，进入过电压测试程序。弹出窗口中根据需要将漏电流报警门限值选定300mA、450mA或600mA。4、针对灭磁以及过电压设计的电压值，仪器设计了三个测试电阻，根据测试需要选择性投切。Vh与Vm之间电阻默认10K，需要投切时（测试波形不好）先投R1若启动后达不到理想效果，可再次投切R2再启动观察，正常测试用不到投切电阻。投切R1后为5K，投切R2后电阻为3.3K。Vh与Vm间可根据测试需求可外接可调电阻，注意操作！图八、投切原理图5、按下设置听见继电器动作后，按下面板的启动按钮，缓慢调整电压调节旋钮。观察LCD屏幕上电压曲线和电压值，直至屏幕出现如下波形，触摸屏上按下图像“保存”按钮。调节电压旋钮至 点，按下仪器面板复位按钮。图九 测试波形6、断开测试装置电源、恢复接线，结束试验。再次警告！测试开始前，必须确保测试装置可靠接地，必须确保电压调节旋钮处于“0”位置；测试启动后，不允许触摸被测样品；随机赠送鳄鱼夹为普通鳄鱼夹，测试启动后禁止直接用手操作！单位名称：青岛天正华意电气设备有限公司税 ???号：91370283575788839J公司地址：青岛平度市李园街道办事处平安路2号电 ???话：0532-88312771 18669895723 无间隙过电压保护器测试仪 过电压保护器氧化锌避雷器综合测试仪 工频放电电压测试仪 过电压保护仪测试仪 过压保护器测试装置 组合式过压保护器测试仪 带间隙过电压保护器测试仪 三相带间隙过电压保护器测试仪 灭磁过电压测试仪

灭磁过电压测试仪2安装说明及注意事项2.1外部接线：2.2控制器、发生器?1.电源插座：电源交流220V，输入接L和N相。?2.接地排：使用铜编织袋连接到本体柜的接地排上。?3.直流充电高压插头：上下两个插头对应颜色进行连接，充电时有高压存， 禁止在操作时进行插拔，有点击的危险。?4.黑色线缆为控制线缆，主要用于实现控制电路内部的控制。例如接地、合闸等。上下机箱“通信”标志处对应连接。?5.充电电压检测电缆，用于充电电压的检测。 ?接地端子,要求两个机箱一定要进行可靠接地才可进行充电操作。后面板2.2.1控制器前面板和发生器前面板?1为控制系统控制显示屏?2为急停按钮，在异常时可以按下停止工作。?3.为测量端用于测量产品两端的残压和冲击电压波形，不建议使用此端测量较低残压值。?4.发生器1.2/50波形输出端。?5.冲击电压测量输出端，可以使用屏蔽电缆直接连接到示波器观看输出的波形峰值，电压输出端变比为60.3：1V。（即示波器电压值*电压变比=输出电压值）2.3注意事项2.3.1其他注意事项?接地必须可靠，接地电阻小于0.5欧姆。?分压器的黑色鳄鱼夹不能碰到高压线，否则会造成器件损坏。?禁止用铁片卡住门限位，进行试验。?试验中，禁止打开试品门。?更换试品时必须先用接地棒对电容接地。?升压时若电压无法增加，必须停机检查。?实验设备运行时，需要有专人看护。?高电压试验须至少两名操作人员方可进行，禁止单人进行操作实验。

灭磁过电压测试仪四、主要技术参数：1、仪器适用于 6kV ～35kV 消谐电阻器伏安特性测试；2、使用环境：户内和户外；3、环境温度： -20 ℃～ 50℃；4、环境湿度：不大于80% RH；5、输出电流 AC：0mA ～20 mA；6、输出电压 AC：0V～3000V；7、工作电压 AC:220V ±10% 50Hz。8、自带打印机，自带时钟，能够及时输出测试结果；五、工作原理：六、面板布置:七、操作步骤:1、先把消谐器分别用测试线夹与仪器后面板上接线孔按颜色相连接，红色测试夹与消谐器高压端连接，黑色与消谐器接地端连接，音频线与接地体相连；2、接入 220V 交流电源；3、打开电源开关，仪器软件启动完成进入测试界面后；4、电流测量：软件默认选择0.3mA、0.5mA、1.0mA 、3.0mA 、5.0mA 、10mA，仪器自动测试规程所规定的全部电流点对应的电压值；5、电压测量：软件默认测量出电流点对应的“电压峰值”或“峰值 /√2”；6、启动测试：点击“开始”按钮，系统自动开始测试，并依次显示测试结果，全部测试选项完成后系统提示完成；（附图1：LXQ-II-35消谐器测试样例图）（附图2：LXQ-II-10 消谐电阻器测试样例图）7、如需连续测试，应在上次测量完成后，点击“停止”按钮后，再点击“开始”按钮，系统自动开始测试，并依次显示测试结果；8、打印结果：按中文指示点击“打印”按钮，打印机将自动输出本次测试结果。
